| Nguồn gốc: | An Huy, Trung Quốc |
|---|---|
| Hàng hiệu: | JP SENSOR |
| Chứng nhận: | ISO9001 |
| Số mô hình: | MF5A-1 |
| Số lượng đặt hàng tối thiểu: | 5000 miếng |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Đóng gói thùng carton |
| Thời gian giao hàng: | 2 tuần |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 200 triệu mỗi năm |
| Chống lại: | 0,3KΩ ~ 2000KΩ | Giá trị beta: | 2500K ~ 4500K |
|---|---|---|---|
| R25: | 10KΩ ± 5% | B25 / 85: | 3435k ± 2% |
| Nhiệt độ hoạt động: | -40 ℃ ~ 125 ℃ | OEM / ODM: | Có sẵn |
| Đăng kí: | Đối với UAV （máy bay không người lái） | Đang chuyển hàng: | Cước hàng không, Cước đường biển, Chuyển phát nhanh |
| Làm nổi bật: | Nhiệt điện trở Epoxy B25 / 85,Nhiệt điện trở Epoxy R25,cảm biến nhiệt 10K ntc |
||

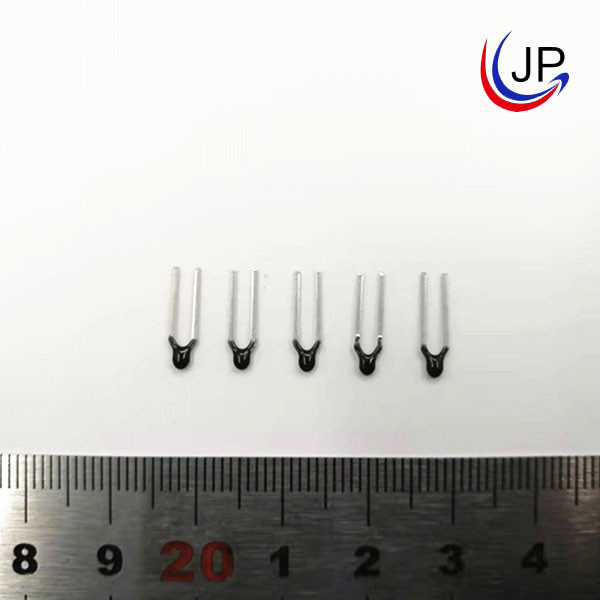

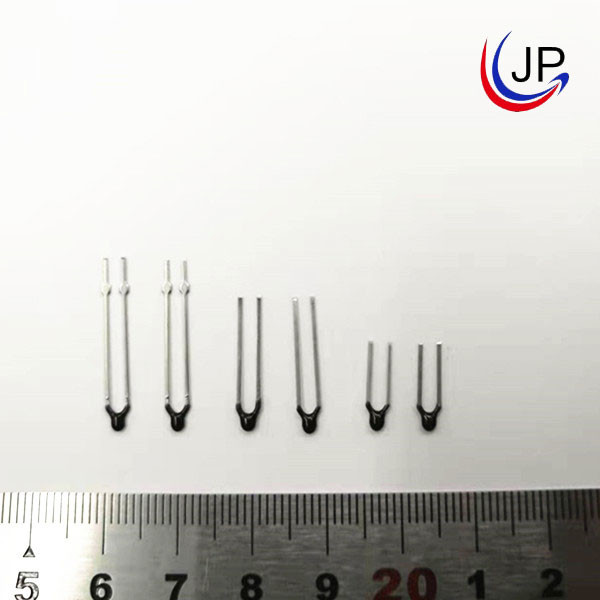

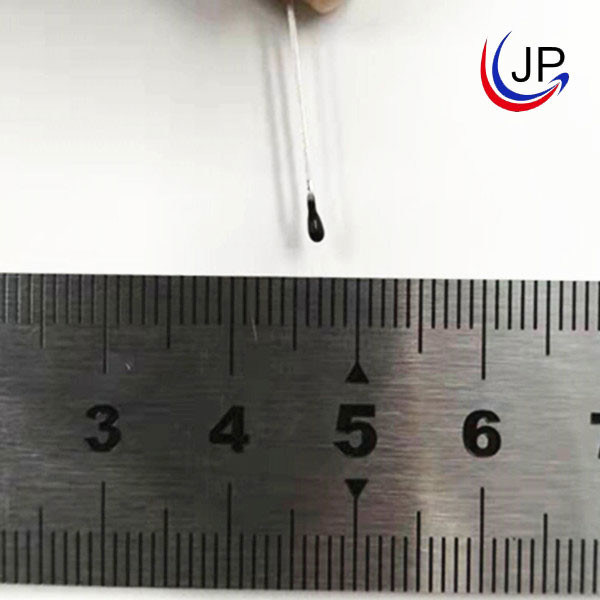

R25 10K B25 / 85 3435k NTC Epoxy Thermistor cho UAV
Tom lược:
Dòng MF5A-1 (dành cho máy bay không người lái UAV) Nhiệt điện trở NTC phủ epoxy được sản xuất từ Hefei Jingpu Sensor Technology Co., Ltd.Tính năng cảm biến: đơn giản, chức năng, độ chính xác cao.Phạm vi giá trị điện trở tùy chọn từ 0,3kΩ đến 2000kΩ và giá trị beta từ 2500K đến 4500K.Nhiệt điện tử NTC phủ epoxy này được ứng dụng rộng rãi cho các thiết bị gia dụng, ô tô, thiết bị y tế, dụng cụ điện, v.v.
Đặc trưng:
• Tuân thủ tiêu chuẩn RoHS
• R25 = 10KΩ ± 5%, B25 / 85 = 3435k ± 2%
• Phạm vi nhiệt độ hoạt động: -40 ℃ ~ 125 ℃
• Độ dày của mỏng
Đăng kí:
• Đối với UAV (máy bay không người lái)
Cấu trúc và kích thước:(đơn vị:mm)
| 1 | Chip | Chip NTC | 1 | / |
| 2 | Đóng gói | Nhựa epoxy | 1 | / |
| 3 | Cáp | Fe / Sn | 2 | / |
Đóng gói tiêu chuẩn (bao bì bên trong): 500pcs / polybag
Đặc điểm kỹ thuật điện:
| Rec.ở 25 ℃ (kΩ) + A2: G25 + A2: G25 | Giá trị beta |
(Trong không khí) TPmax (mW) |
δ (mW / ℃) | Hằng số thời gian nhiệt τ (giây) | Dải nhiệt độ hoạt động TL-TH (℃) | Tổng chiều dài L (mm) |
| 1 | B25 / 85 = 3435 | Xấp xỉ 60 | Tối đa.3.0 | Tối đa 20 | -40 ℃ ~ 125 ℃ | 8 ~ 100 |
| 1,5 | B25/50 = 3850 | |||||
| 1,5 | B25 / 50 = 3935 | |||||
| 2 | B25 / 85 = 3550 | |||||
| 2 | B25 / 85 = 3935 | |||||
| 2,08 | B25 / 85 = 3580 | |||||
| 2,2 | B25 / 50 = 3935 | |||||
| 3 | B25 / 50 = 3950 | |||||
| 5 | B25 / 50 = 3470 | |||||
| 5 | B25 / 50 = 3950 | |||||
| số 8 | B25 / 100 = 3988 | |||||
| 10 | B25 / 85 = 3435 | |||||
| 10 | B25 / 50 = 3470 | |||||
| 10 | B25 / 50 = 3935 | |||||
| 10 | B25 / 50 = 3950 | |||||
| 20 | B25 / 50 = 3950 | |||||
| 47 | B25 / 50 = 3950 | |||||
| 50 | B25 / 50 = 3950 | |||||
| 50 | B25 / 50 = 4200 | |||||
| 100 | B25 / 50 = 4200 | |||||
| 200 | B25 / 50 = 4200 | |||||
| 500 | B25 / 50 = 4450 | |||||
| 1000 | B25 / 85 = 4600 |
Thông báo hoạt động:
1. Ứng dụng: Đo và kiểm soát nhiệt độ ；
2. Dòng điện chạy qua NTC được kiểm soát trong phạm vi Pmax để tránh sai số đo do linh kiện tự phát nhiệt.
3. Tránh sốc nhiệt quá mức, Luồng khí nóng phải đập cách đầu dò ít nhất 30mm trong trường hợp cần gắn ống bảo vệ co nhiệt.
4. Nhiệt độ lưu trữ -10 ℃ ～ 40 ℃, ≤75% RH ； Tránh khí ăn mòn và môi trường có ánh nắng mặt trời;Sau khi mở gói, nó cần được niêm phong lại.
5. Theo cấu trúc của điện trở nhiệt NTC phủ thủy tinh, khi người dùng cuối lắp đặt, để tránh đầu epoxy chịu quá nhiều lực kéo và lực uốn từ dây dẫn, dây dẫn phải được kiểm soát ở độ uốn điểm hoặc một điểm đặt lực trên dây dẫn cách đầu bịt kín từ 6mm trở xuống.Để không làm tổn thương chip, dẫn đến trôi điện trở và thậm chí là hở mạch, đặc biệt là khi linh kiện bị đốt nóng.
