| Nguồn gốc: | Hợp Phì, An Huy, Trung Quốc |
|---|---|
| Hàng hiệu: | Jingpu Brand |
| Chứng nhận: | CE,ROHS,ISO |
| Số mô hình: | MF5A-1 |
| Số lượng đặt hàng tối thiểu: | 1000 |
| Giá bán: | USD 0.1-5 /PCS |
| chi tiết đóng gói: | Đóng gói thùng carton |
| Thời gian giao hàng: | 2-7 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 200 triệu mỗi năm |
| Cách cài đặt: | Chèn | Cách cảm biến: | Sức đề kháng |
|---|---|---|---|
| Loại tín hiệu đầu ra: | Loại tương tự | Vật chất: | Gốm sứ |
| Đo điện môi: | Nhiệt độ | Mã IP: | IP64 |
| Gói vận chuyển: | Đóng gói thùng carton | Vẻ bề ngoài: | màu đen |
| Sự bảo đảm: | 2 năm | Dịch vụ sau bán: | Đảm bảo chất lượng |
| Tùy biến: | Đúng | Nhiệt độ hoạt động: | -40 ℃ ~ 125 ℃ |
| Giá trị điện trở: | Phong tục | Giá trị B: | Phong tục |
| Đang chuyển hàng: | Vận chuyển, Đường hàng không hoặc Chuyển phát nhanh | Dây điện: | PVC, , cách điện tráng men |
| Làm nổi bật: | UAV Ntc Thermistor 10k,Máy bay không người lái Ntc Thermistor 10k,Ntc Thermistor 3435k |
||

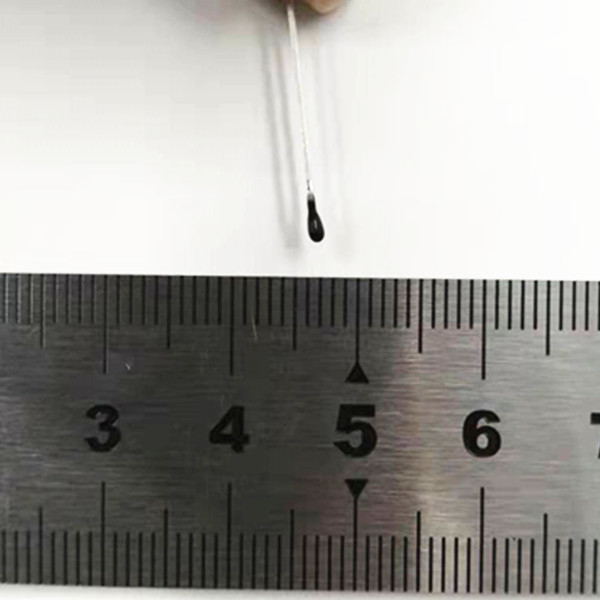

Nhiệt điện trở Ntc cho máy bay không người lái hoặc UAV 10k 3435k
Một lưu ý ngắn gọn:
Dòng MF5A-1 (dành cho UAV) nhiệt điện trở NTC phủ epoxy được sản xuất bởi Hefei Jingpu Sensor Technology Co., LTD.Nó bao gồm dây thép bọc đồng, chip NTC hàn và nhựa epoxy.Các tính năng của cảm biến: đơn giản, thiết thực, độ chính xác cao.Điện trở tùy chọn nằm trong khoảng từ 0,3 kω đến 2000 kω, và hệ số beta nằm trong khoảng 2500K đến 4500K.Các nhiệt điện trở NTC phủ epoxy này được sử dụng rộng rãi trong các thiết bị gia dụng, ô tô, thiết bị y tế, dụng cụ điện và hơn thế nữa.
Đặc trưng:
• Tuân theo tiêu chuẩn ROHS
• R25 = 10KΩ ± 5%, B25 / 85 = 3435k ± 2%
• Phạm vi nhiệt độ hoạt động: -40 ℃ ~ 125 ℃
•Gầy
Đăng kí:
• Đối với UAV (máy bay không người lái)

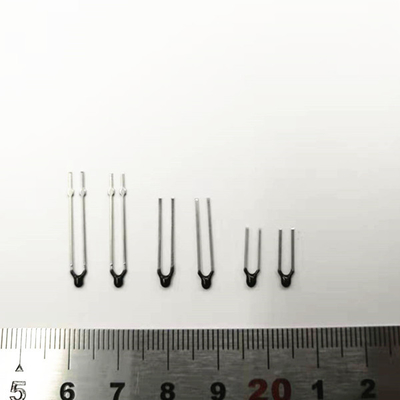

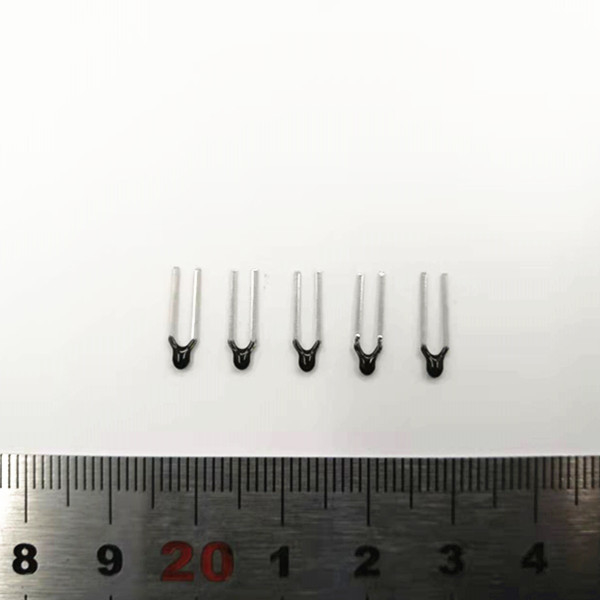

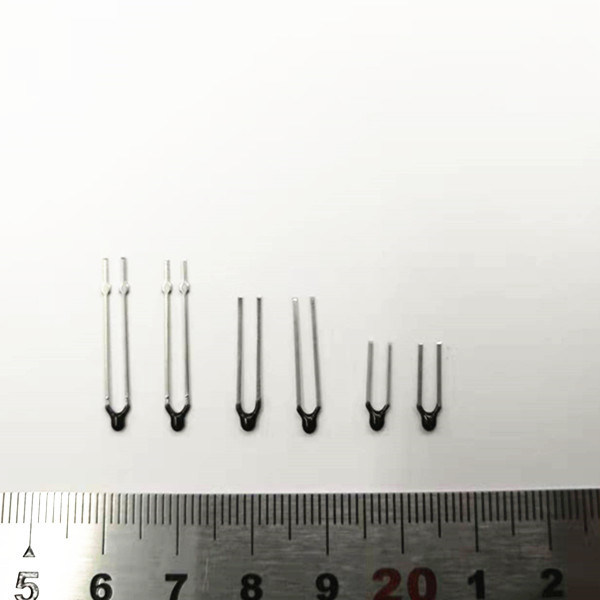

Cấu trúc và Kích thước: (đơn vị: mm)
| Kích thước đầu dò | L | L1 | D | H | d1 |
| 2,6*17,5mm | 17,5 ± 1 | 3 ± 1 | Maxφ3.0 | 2,5 | 10 |
| 2,6*19mm | 19± 1 | 3 ± 1 | |||
| 2,6*23mm | 23± 1 | 3 ± 1 | |||
| 2,6*26mm | 25± 1 | 3 ± 1 |
Tham số tham khảo:
| Đặc điểm kỹ thuật sản phẩm | Rec.tại T℃ (KΩ) | Giá trị beta | (Trong không khí) Pmax(mW) |
δ (mW /℃) |
hằng số thời gian nhiệt τ(giây) | Phạm vi nhiệt độ hoạt động TL-TH (℃) | Tổng chiều dài L (mm) |
| A1B212□4200A□□□□L19 | R62 = 20,92 | B25/85=4200 | Xấp xỉ 3,5 | Xấp xỉ 0,7 | Tối đa 5,0 | -40 ~ 125 | 19 |
| A1A104□4132B□□□□L17 | 100 | B25/85=4132 | 17 | ||||
| A1C104□4132B□□□□L23 | 100 | B25/85=4132 | 23 | ||||
| A1B332□3970F□□□□L25 | R100 = 3,3 | B25/50=3970 | 26 | ||||
Bản vẽ sản phẩm:
Đóng gói tiêu chuẩn (bao bì bên trong): 500pcs / polybag
Thông báo hoạt động
1.Ứng dụng: Đo và kiểm soát nhiệt độ ；
2.Dòng điện chạy qua NTC được kiểm soát trong phạm vi Pmax để tránh sai số đo do linh kiện tự phát nhiệt.
3.Tránh sốc nhiệt quá mức, Luồng khí nóng phải đập cách đầu đo ít nhất 30mm trong trường hợp cần gắn ống bảo vệ co nhiệt.
4.Nhiệt độ lưu trữ -10 ℃ ～ 40 ℃, ≤75% RH ； Tránh ở trong môi trường có khí ăn mòn và ánh nắng mặt trời;Sau khi mở gói, nó cần được niêm phong lại.
5. Theo cấu trúc của điện trở nhiệt NTC phủ thủy tinh, khi người dùng cuối lắp đặt, để tránh đầu epoxy chịu quá nhiều lực kéo và lực uốn từ dây dẫn, dây dẫn phải được kiểm soát tại điểm uốn hoặc điểm lực trên dây chì cách đầu niêm phong từ 6mm trở xuống để không làm tổn thương chip, dẫn đến trôi điện trở và thậm chí là hở mạch, đặc biệt là khi linh kiện bị đốt nóng.
