| Nguồn gốc: | Hợp Phì, An Huy, Trung Quốc |
|---|---|
| Hàng hiệu: | Jingpu Brand |
| Chứng nhận: | CE,ROHS,ISO9001,ISO13485,UL |
| Số mô hình: | MFP |
| Số lượng đặt hàng tối thiểu: | 1000 |
| Giá bán: | USD 0.1-5 /PCS |
| chi tiết đóng gói: | Đóng gói thùng carton |
| Thời gian giao hàng: | 2-7 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 200 triệu mỗi năm |
| Cách cài đặt: | Chèn | Cách cảm biến: | Sức đề kháng |
|---|---|---|---|
| Loại tín hiệu đầu ra: | Loại tương tự | Vật chất: | Gốm sứ |
| Đo điện môi: | Nhiệt độ | Mã IP: | IP64 |
| Gói vận chuyển: | Đóng gói thùng carton | Vẻ bề ngoài: | màu đen |
| Sự bảo đảm: | 2 năm | Dịch vụ sau bán: | Đảm bảo chất lượng |
| Chip: | NTC Thermistor | Tùy biến: | Đúng |
| Nhiệt độ hoạt động: | -40 ℃ ~ 150 ℃ | Giá trị điện trở: | Phong tục |
| Giá trị B: | Phong tục | Đang chuyển hàng: | Vận chuyển, Đường hàng không hoặc Chuyển phát nhanh |
| Dây điện: | PVC, , cách điện tráng men | Mẫu miễn phí: | Đúng |
| Làm nổi bật: | Cảm biến nhiệt độ pin Ev,Cảm biến nhiệt độ NTC màu đen |
||
Cảm biến nhiệt độ pin Ev cho vỏ pin và phân phối điện
Hướng dẫn ngắn gọn:
Mục là cảm biến nhiệt độ pin EV.Nó thích hợp để đo nhiệt độ bề mặt.Ứng dụng điển hình bao gồm hệ thống kiểm soát pin trong ô tô EV.Cảm biến nhiệt độ pin EV bao gồm một điện trở nhiệt chip NTC được gắn trong một thẻ khoen (vấu vòng), với dây mềm cách điện (dây cách điện XLPE UL4411 125 ℃ & UL4413 150 ℃) và các thiết bị đầu cuối.Một giá trị điện trở tiêu chuẩn và giá trị beta: R25 ℃ = 10kΩ và B25 / 85 = 3435k.
Đặc trưng:
Tuân theo tiêu chuẩn ROHS
Phạm vi nhiệt độ hoạt động: -40 ℃ ~ 125 ℃ (UL4411 22AWG)
Phạm vi nhiệt độ hoạt động: -40 ℃ ~ 150 ℃ (UL4413 22AWG)
Tốt và ổn định lâu dài
Phần tử cảm biến được cách ly về mặt điện từ thẻ
Khoen để phù hợp với các cỡ vít M3, M4 / M5
Đăng kí:
Thanh xe buýt EV / HEV
Vỏ pin
Phân phối điện
Cấu trúc và kích thước:
Thông số chi tiết:
| Rec.ở 25 ℃ (kΩ) | Giá trị beta | (Trong không khí) Pmax (mW) | δ (mW / ℃) | hằng số thời gian nhiệt τ (giây) | Dải nhiệt độ hoạt động TL-TH (℃) | Tổng chiều dài L (mm) |
| 1 | B25 / 85 = 3435 | Xấp xỉ 60 | / | / | -40 ℃ ~ 150 ℃ | 500 ~ 2000 |
| 1,5 | B25/50 = 3850 | |||||
| 1,5 | B25 / 50 = 3935 | |||||
| 2 | B25 / 85 = 3550 | |||||
| 2 | B25 / 85 = 3935 | |||||
| 2,08 | B25 / 85 = 3580 | |||||
| 2,2 | B25 / 50 = 3935 | |||||
| 3 | B25 / 50 = 3950 | |||||
| 5 | B25 / 50 = 3470 | |||||
| 5 | B25 / 50 = 3950 | |||||
| số 8 | B25 / 100 = 3988 | |||||
| 10 | B25 / 85 = 3435 | |||||
| 10 | B25 / 50 = 3470 | |||||
| 10 | B25 / 50 = 3935 | |||||
| 10 | B25 / 50 = 3950 | |||||
| 20 | B25 / 50 = 3950 | |||||
| 47 | B25 / 50 = 3950 | |||||
| 50 | B25 / 50 = 3950 | |||||
| 50 | B25 / 50 = 4200 | |||||
| 100 | B25 / 50 = 4200 | |||||
| 200 | B25 / 50 = 4200 | |||||
| 500 | B25 / 50 = 4450 | |||||
| 1000 | B25 / 85 = 4600 |

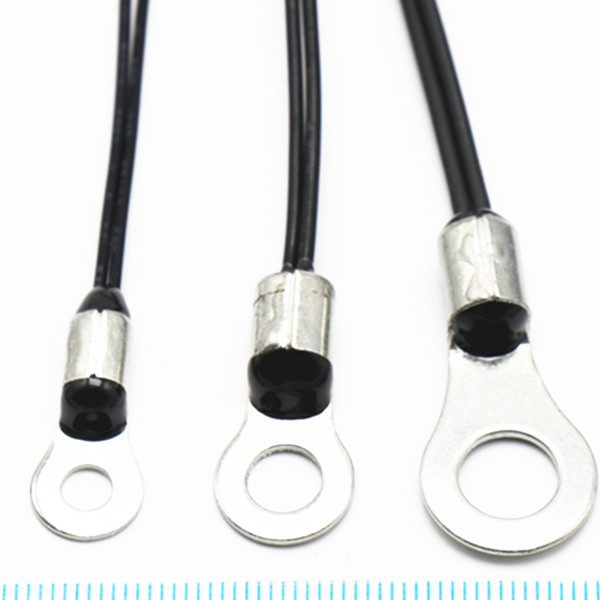

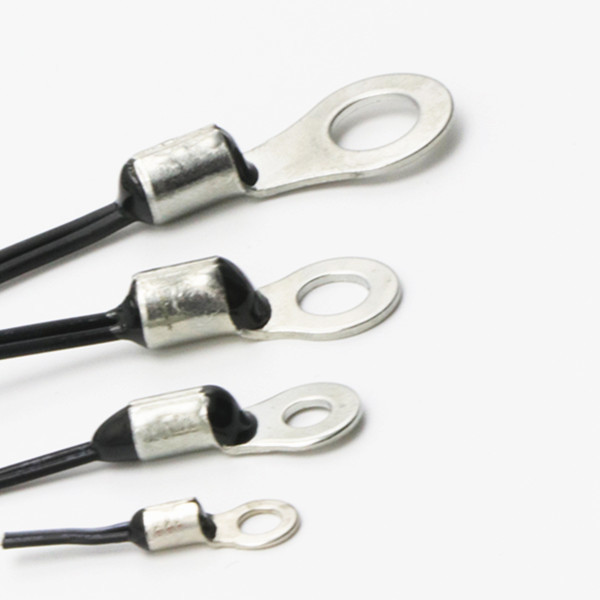

Hình ảnh sản phẩm:

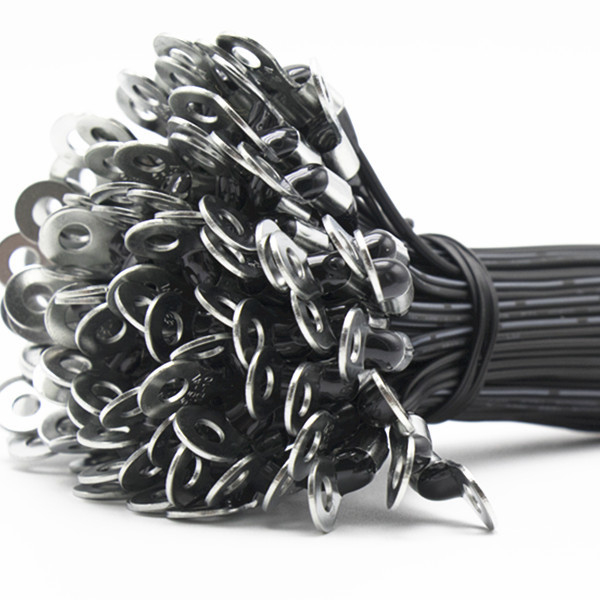

Đóng gói tiêu chuẩn (bao bì bên trong): 1pcs ~ 100pcs / polybag
Thông báo hoạt động
1.Ứng dụng: Đo và kiểm soát nhiệt độ ；
2.Dòng điện chạy qua NTC được kiểm soát trong phạm vi Pmax để tránh sai số đo do linh kiện tự phát nhiệt.
3.Tránh sốc nhiệt quá mức, Luồng khí nóng phải đập cách đầu đo ít nhất 30mm trong trường hợp cần gắn ống bảo vệ co nhiệt.
4.Nhiệt độ lưu trữ -10 ℃ ～ 40 ℃, ≤75% RH ； Tránh ở trong môi trường có khí ăn mòn và ánh nắng mặt trời;Sau khi mở gói, nó cần được niêm phong lại.
5. Theo cấu trúc của điện trở nhiệt NTC phủ thủy tinh, khi người dùng cuối lắp đặt, để tránh đầu epoxy chịu quá nhiều lực kéo và lực uốn từ dây dẫn, dây dẫn phải được kiểm soát tại điểm uốn hoặc điểm lực trên dây dẫn cách đầu bịt kín từ 6mm trở xuống để không làm tổn thương chip, dẫn đến trôi điện trở và thậm chí là hở mạch, có thể xảy ra khi linh kiện bị đốt nóng.
